CB3463-1型半自動轉塔車床是一種生產效率比較高的設備。它可以完成產品的鉆孔、擴孔、挖內槽以及車削內、外圓等多道工序，深受用戶的歡迎。但該機床也有一點美中不足之處，即當使用轉塔刀架工作時，特別是進行鉆孔和擴孔，在刀具剛剛穿透工件的一瞬間，由于轉塔刀架工作負荷驟減，在壓力油的作用下，整個轉塔刀架產生沖擊。沖擊對產品質量大有影響，經常把刀具刃口折斷，增加刀具的損耗。另外，該機床的床鞍在快退復位時，由于慣性作用，也會產生明顯的沖擊現象，給機床的精度產生一定的影響。

       為了解決這個沖擊間題，某廠對轉塔刀架縱向工作的液壓油路進行分析，認為要消除上述情況卜的沖擊.應該在轉塔刀架進給液壓缸的回油路中分別增加兩個LCI型單向行程節流閥。

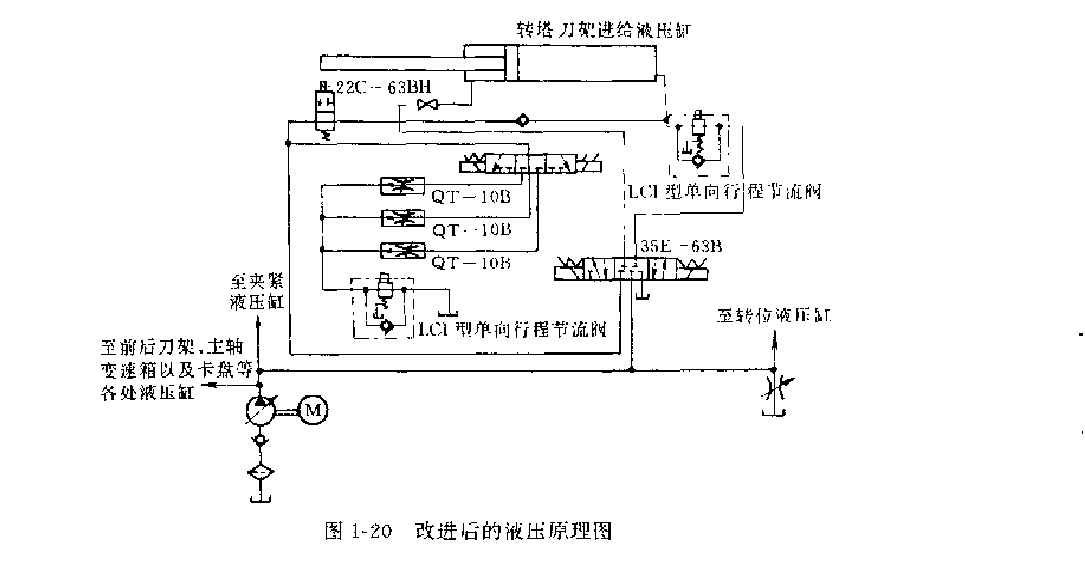

       圖1-20為改進后的液壓原理圖。從圖中看出:在轉塔刀架進行工進時，除了可以實現原來的三種工作速度外，當刀具即將穿透工件時，安裝在床鞍上的撞塊已與單向行程節流閥上的滾輪接觸(兩個單向行程節流閥都安裝在機床的床身上)，從而產生比原來三種速度中的任何一種都要慢的速度(這種速度可利用增加或減少撞塊墊片的厚度來調節)，這樣基本上消除了工進時的沖擊現象。

       對于轉塔刀架快退，當刀架退到一定的位置時，安裝在床鞍上的另一塊撞塊也與單向行程節流閥的滾輪接觸，隨著轉塔刀架退刀，使一單間行程節流閥中節流口逐漸減小直至關閉，從而使轉塔刀架在復位過程中也消除了沖擊現象。
